Технические характеристики
Запорный шаровый кран NAVALSTEAM успешно применяется в теплосетях с повышенной температурой среды, в том числе в паровых, конденсатных сетях и в системах горячего масла.
Основные параметры стального шарового крана NAVAL для пара:
DN: 15-250;
PN: 40, 25;
T: до +250°С.
Цены указаны в ЕВРО с НДС.
Счет выставляется согласно курса ЦБ РФ в рублях на дату оплаты.
В случае резкого падения курса рубля к евро (более чем на 1 (один) процент по курсу ЦБ) со дня выставления счета до дня поступления всей суммы на расчетный счет Поставщика, последний оставляет за собой право выставить окончательный счет на доплату.
Подробное описание
Кран не требует ухода, подтягивания или смазки. Долгий срок эксплуатации, быстрый монтаж и низкие эксплутационные расходы. Благодаря высокому шпинделю, совместно с круглой внешней формой крана, изоляционные работы легко выполнить. Ручка крана съемная и ее можно переставить на 180 градусов. Конструкция корпуса не имеет тяжелых и ненадежных литейных деталей. Приводной механизм легко установить даже после монтажа крана.
Конструкция: Корпус и штуцеры сварены в единое целое. Углеродно-тефлоновые уплотнительные проклады усиленные L - образными кольцами, стойки к износу, воздействию химикалий и загрязнений. Благодаря отшлифованному и отполированному шару, изготовленному из высококачественной стали, кран легок в работе и надежно служит и после многих лет эксплуатации. Тарельчатые пружины прижимают уплотнения к плавающему шару. Таким образом кран имеет высокую плотность при низких и высоких перепадах давления. Тефлоновая прокладка между шпинделем и втулкой шпинделя работает также как уплотнительная поверхность. Начиная с модификации DN65 шпиндель оборудован нержавеющей подшипниковой втулкой.
NAVAL OY имеет сертификаты "ISO 9001" по качеству и "ISO 14001" по охране окружающей среды.

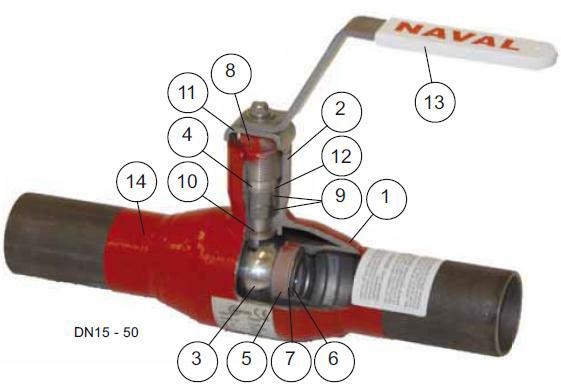

Обозначения
|
ПОЗ. |
НАИМЕНОВАНИЕ |
МАТЕРИАЛЫ |
|
|
1. |
Корпус |
Углеродистая сталь |
P235GH (1.0345) |
|
2. |
Корпус шпинделя |
Углеродистая сталь |
P355NH |
|
3. |
Шар |
Нержавеющая сталь |
1.4404 |
|
4. |
Шпиндель |
Нержавеющая сталь |
1.4057 |
|
5. |
Уплотнение |
Тефлон усиленный |
PTFE+GF |
|
6. |
Тарельчатая пружина |
Сталь пружинная |
|
|
7-8. |
Опорное кольцо Втулка уплотняющая |
Сталь нержавеющая |
1.4305 |
|
9. |
Уплотнение |
Графит |
|
|
10,12. |
Пластина уплотн. | Бронза | |
|
11. |
Ограничитель |
Сталь нержавеющая |
1.4301 |
|
13. |
Ручка |
Оцинкованая сталь |
|
|
14. |
Патрубок |
Сталь углеродистая |
P235GH |
